製品のイメージ

製品特徴

  1. 製品の片側を垂直面にしたコンパクトな形状は、シンプルな片流れ屋根のデザインにマッチします。
  2. 紐付タイプとタマブチ付タイプの2種類のバリエーションがあります。
  3. 通常の冠瓦と同様に、上面からの留め付けが可能で、施工が容易になっています。(※破風板が立ち上がっていない場合は、専用の棟金具を使用してください)

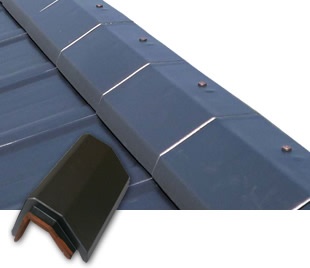

トライ片流冠(紐付)使用

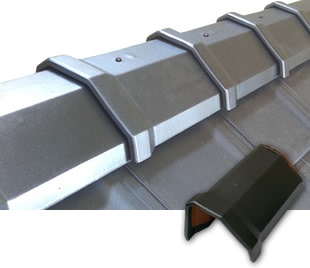

トライ片流冠(タマブチ付)使用


使用役物

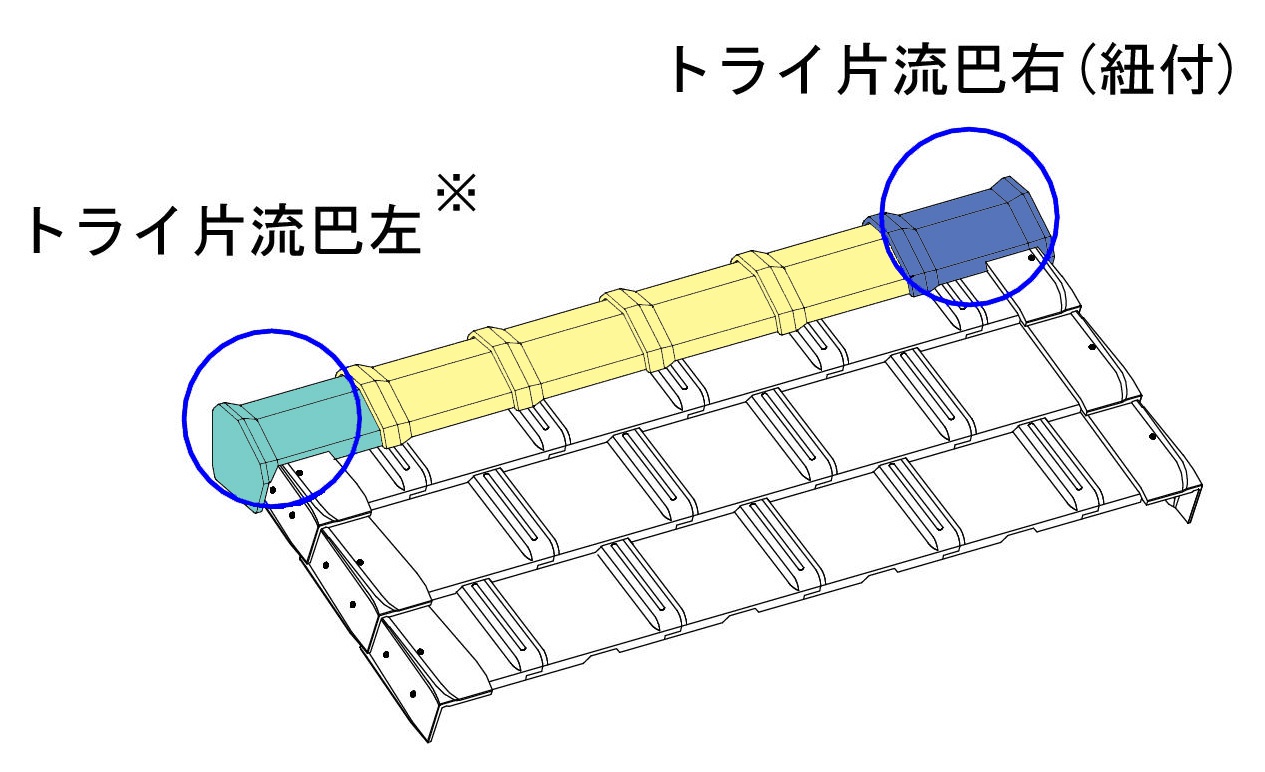

紐タイプ


紐タイプ図

タマブチタイプ


タマブチタイプ図

※トライ片流巴左は紐タイプとタマブチタイプで兼用できます。


役物ラインナップ


トライ片流冠(紐付)
トライ片流巴右(紐付)
トライ片流巴左
トライ片流冠(タマブチ付)
トライ片流巴右(タマブチ付)

製品仕様


 トライ片流冠(紐付)トライ片流冠(タマブチ付)
全長332mm336mm
働き長さ306mm306mm

施工上のご注意

トライ片流冠の施工方法

破風板が立ち上がっている場合

瓦の上面(水平面)から破風板に直接留め付けて下さい。


破風板が立ち上がりが無い場合

片流れ専用の棟金具(新発売)を使用して留め付けて下さい。


※どちらの場合も湿式での施工は可能ですが、破風板に立ち上がりがない場合は乾式をおすすめします。

トライ片流巴の施工方法

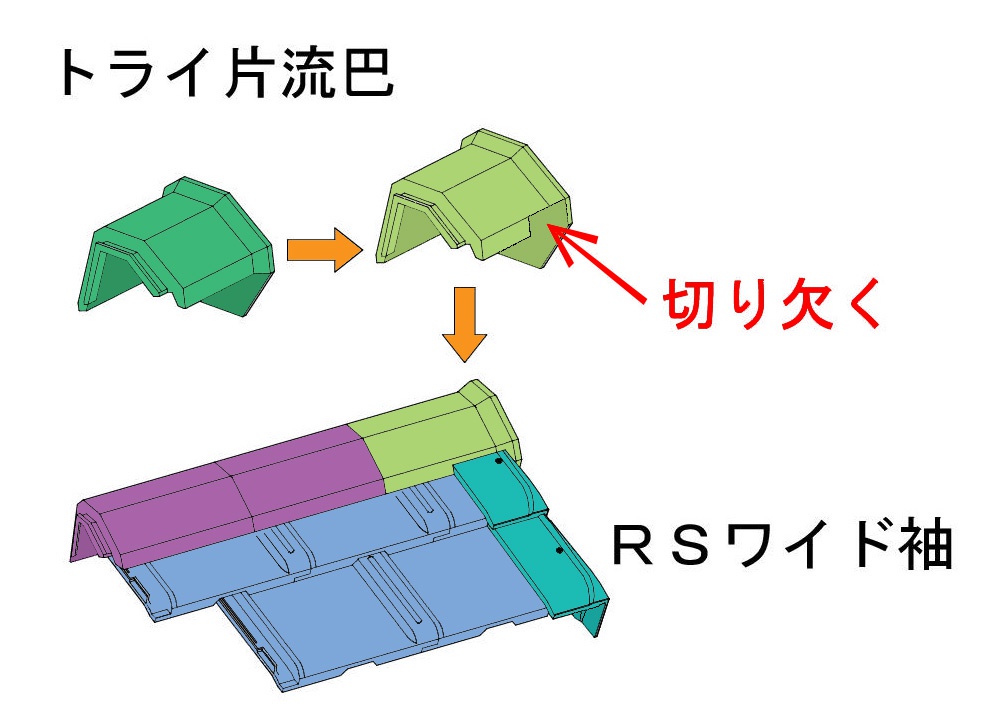

専用の巴類には切り欠きがありません。F形袖類(トライ袖、兼用袖、RSワイド袖)を施工する場合は巴を加工してください。


例)トライ片流冠・巴とRSワイド袖の施工
